Kapitel 4. Objekte und der Werkzeugkasten

Ein Diagramm in Dia besteht aus einer Menge an Objekten. Objekte sind vor- oder benutzerdefinierte Symbole. Der Werkzeugkasten erlaubt es, die gewünschten Objekte zu wählen und Voreinstellungen der Objekteigenschaften vorzunehmen

Überblick über Dias Werkzeugkasten

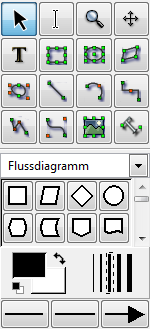

Abbildung 4.1. Dias Werkzeugkasten

Dias Werkzeugkasten

Wenn Dia ausgeführt wird, befindet sich der Werkzeugkasten auf der linken Seite des Fensters (Es gibt auch die Möglichkeit, Werkzeugkasten und Zeichenfläche in getrennten Fenstern darzustellen). Der Werkzeugkasten enthält Objektpaletten und andere Kontrollelemente. Der Werkzeugkasten ist in drei Regionen unterteilt. Die obere Region enthölt 16 Knöpfe, mit den ersten vier lässt sich das Diagramm manipulieren, die folgenden 12 sind grundlegende Zeichenobjekte.

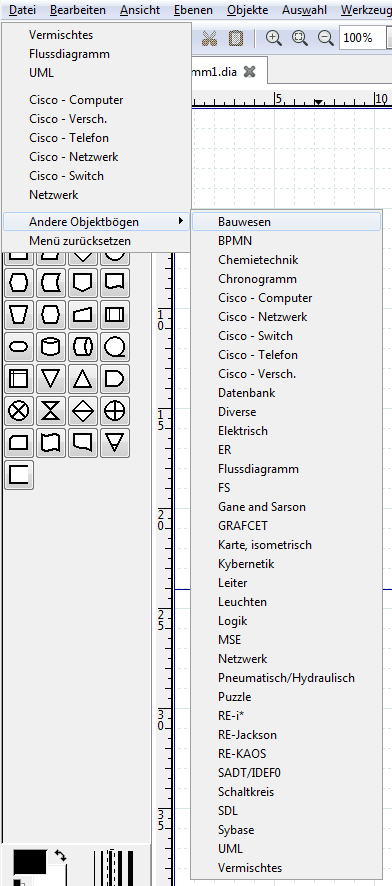

Der mittlere Teil des Werkzeugkastens enthölt den gewählten Objektbogen. Mit ihm lassen sich Objekte aus einer Vielzahl von mitgelieferten Objektbögen wählen, beispielsweise Flussdiagramm, Netzwerk, UML, uvm.

Der untere Teil des Werkzeugkastens enthält Kontrollelemente um Einstellungen für Objekte zu treffen, die zur Zeichenfläche hinzugefügt werden. Diese Einstellungen beinhalten Vordergrundfarbe, Hintergrundfarbe und Linienstärke. Drei Kontrollelemente erlauben es, Linieneigenschaften zu definieren: Anfangspfeil, Linienart und Endpfeil.

Werkzeug "Objekte verändern"

Abbildung 4.2. Werkzeug "Objekte verändern"

Werkzeug "Objekte verändern"

Das Werkzeug "Objekte verändern" ist vorausgewählt, wenn Dia gestartet wird. Dieses Werkzeug erlaubt es, ein oder mehrere Objekte auf der Zeichenfläche auszuwählen. Nachdem ein Objekt der Zeichenfläche hinzugefügt wurde, wird das Werkzeug "Objekte verändern" automatisch ausgewählt. Dadurch ist es einfach, ein Objekt zur Zeichenfläche hinzuzufügen und dann mit der Arbeit fortzufahren, ohne das Werkzeug "Objekte verändern" neu auszuwählen.

Tipp

Mit der Leerzeichentaste kann zwischen einem Objektwerkzeug und dem Werkzeug "Objekt verändern" gewechselt werden. Falls Sie beispielsweise dem Diagramm mehrere Rechteck-Objekte hinzufügen wollen: Klicken Sie zuerst auf das Rechteck-Symbol und dann auf die Zeichenfläche, um das Rechteck einzufügen. Dadurch wird das Werkzeug "Objekt verändern" automatisch ausgewählt. Um das Rechteck-Werkzeug wieder auszuwählen, drücken Sie die Leerzeichentaste.Sie können jetzt wieder in der Zeichenfläche klicken, um ein zweites Recheck hinzuzufügen. Fahren Sie fort, die Leerzeichentaste zu drücken und zu klicken, um die gewünschte Anzahl an Rechtecken hinzuzufügen.

Tipp

Sie können Dia anpassen und die automatische Auswahl des Werkzeuges "Objekt verändern" deaktivieren. Unter

Textbearbeitung-Werkzeug

Bevor das Textbearbeitung-Werkzeug genutzt werden kann, muss zunächst ein entsprechendes Objekt, beispielsweise ein Textobjekt, zur Zeichenfläche hinzugefügt werden. Das Textbearbeitung-Werkzeug kann auch durch das Drücken der Taste "F2" aktiviert werden und bleibt aktiv, bis die Taste "Esc" gedrückt wird.

Vergrößern-Werkzeug

Abbildung 4.3. Vergrößern-Werkzeug

Vergrößern-Werkzeug

Das Vergrößern-Werkzeug ist eine Möglichkeit heran- und wegzuzoomen. Unter Die Zeichenfläche / Zoomen finden Sie weitere Informationen. Das Vergrößern-Werkzeug bleibt aktiv, bis Sie ein anderes Werkzeug aktivieren.

Werkzeug "Diagramminhalt verschieben"

Abbildung 4.4. Werkzeug "Diagramminhalt verschieben"

Werkzeug "Diagramminhalt verschieben"

Das Werkzeug "Diagramminhalt verschieben" wird genutzt, um sich im Diagramm zu bewegen. Wenn dieses Werkzeug aktiviert ist, wird der Mauszeiger zu einer Hand und durch Klicken und Ziehen kann man das Diagramm in der Zeichenfläche verschieben. Das Werkzeug "Diagramminhalt verschieben" bleibt aktiv, bis ein anderes Werkzeug ausgewählt wird. Durch das drücken der Taste "S" lässt sich das Werkzeug auswählen.

Grundlegende Objekte

Die auf "Objekt verändern", Textbearbeitung, Vergrößern und "Diagramminhalt verschieben" folgenden 12 Knöpfe erlauben es, grundlegende Objekte auf der Zeichenfläche zu platzieren. Unter Einführung in grundlegende Objekte finden Sie weiterführende Informationen dazu.

Spezielle Objekte

Abbildung 4.5. Spezielle Objekte

Spezielle Objekte

Im Werkzeugkasten befindet sich unterhalb der grundlegenden Objekte eine Auswahlliste, die es erlaubt Objektbögen mit speziellen Zeichenobjekten zu wählen. Wie in der obenstehenden Abbildung ersichtlich, wird Dia mit einer großen Anzahl an speziellen Objekten ausgeliefert. Um ein spezielles Objekt zu nutzen, wählen Sie zunächst den gewünschten Objektbogen in der Auswahlliste. Dann klicken Sie auf das gewäschte Objekt und anschliessend auf die Zeichenfläche, um das Objekt einzufügen. Unter Kategorien von speziellen Objekten finden Sie Informationen darüber, welche speziellen Objekte verfügbar sind.

Vorausgewählte Farbe, Strichstärke und Linienart

Abbildung 4.6. Vorausgewählte Farbe, Strichstärke und Linienart

Vorausgewählte Farbe, Strichstärke und Linienart

Unter der Palette von speziellen Objekten befinden sich Elemente, um Vorder- und Hintergrundfarbe, Linienstärke und -art vorzubelegen. Diese Elemente definieren Voreinstellungen, die genutzt werden, wenn neue Objekte zur Zeichenfläche hinzugefügt werden. Sie beeinflussen nicht die Eigenschaften von bereits auf der Zeichenfläche vorhandenen Objekten. Die getroffenen Einstellungen bleiben für alle zukünftigen Dia-Sitzungen aktiv - bis sie geändert werden.

Die beiden Rechtecke links erlauben es, Vorder- und Hintergrundfarben für alle zur Zeichenfläche hinzugefügten Objekte vorauszuwählen. Wenn Sie auf das obere Rechteck klicken (das schware in der Abbildung oben), können Sie die Vordergrundfarbe für alle neuen Objekte auswählen. Durch einen Klick auf untere Rechteck können eine Hintergrundfarbe vorauswählen. Unter Objekte / Farben finden Sie weitere Informationen zur Farbauswahl.

Tipp

Abbildung 4.7. "Farben zurücksetzen"-Knopf

"Farben zurücksetzen"-Knopf

Um die Farben auf Schwarz als Vordergrundfarbe und Weiss als Hintergrundfarbe zurückzusetzen, klicken Sie auf den kleinen Knopf links unter der Farbauswahl.

Tipp

Abbildung 4.8. "Farben wechseln"-Knopf

"Farben wechseln"-Knopf

Um Vorder- und Hintergrundfarbe zu tauschen, klicken Sie auf den kleinen Pfeil rechts über den beiden Rechtecken.

Abbildung 4.9. Vorausgewählte Strichstärke

Vorausgewählte Strichstärke

Rechts der beiden Rechtecke befinden sich fünf Linien unterschiedlicher Stärke. Um eine Linienstärke vorauszuwählen, klicken Sie einfach darauf. Ein gestricheltes Rechteck zeigt, welche Strichstärke momentan vorgewählt ist.

Abbildung 4.10. Pfeil und Linienart

Pfeil und Linienart

Am Fuße des Werkzeugkastens befinden sich drei Knöpfe. Der linke Knopf erlaubt die Vorauswahl der Pfeilform für den Linienanfang. In der Abbildung ist die Vorauswahl "Kein Pfeil". Der rechte Knopf erlaubt die Vorauswahl der Pfeilform für das Linienende. Da nur Linien Richtung und Pfeile aufweisen, beeinflussen diese Knöpfe nur Linien und keine anderen Objekte. Der mittlere Knopf erlaubt die Vorauswahl der Linienart (durchgezogen, gestrichelt, usw.).

Anmerkung

Die Vorauswahl der Strichstärke und Linienart beeinflusst alle grundlegenden Objekte und einige spezielle Objekte (beispielsweise die des Objektbogens "Flussdiagramm"). Beachten Sie aber, dass einige spezielle Objekte (beispielsweise die des Objektbogens "AADL") feste Strichstärken aufweisen und von diesen Einstellungen nicht beeinflusst werden.

Objekte benutzen

Objekte hinzufügen

Objekte können zur Zeichenfläche hinzugefügt werden, indem zunächst auf den entsprechenden Objektsymbolknopf geklickt wird und anschliessend auf den gewünschten Einfügepunkt in der Zeichenfläche. Das gewählte Objekt wird daraufhin an diesem Punkt eingefügt.

Tipp

Sie können schnell mehrere Objekte des gleichen Typs zum Diagramm hinzufügen, indem Sie mit der Leertaste zwischen dem Werkzeug "Objekt verändern" und dem gewünschten Objekt wechseln. Falls Sie beispielsweise dem Diagramm mehrere Rechteck-Objekte hinzufügen wollen: Klicken Sie zuerst auf das Rechteck-Symbol und dann auf die Zeichenfläche, um das Rechteck einzufügen. Dadurch wird das Werkzeug "Objekt verändern" automatisch ausgewählt. Um das Rechteck-Werkzeug wieder auszuwählen, drücken Sie die Leerzeichentaste.Sie können jetzt wieder in der Zeichenfläche klicken, um ein zweites Recheck hinzuzufügen. Fahren Sie fort, die Leerzeichentaste zu drücken und zu klicken, um die gewünschte Anzahl an Rechtecken hinzuzufügen.

Tipp

Falls Sie verschiedene Farben oder Linienarten für verschiedene Objekte nutze, können Sie Zeit sparen, wenn Sie eine separate Datei mit Beispielobjekte anlegen und daraus kopieren, um sie in das bearbeitete Diagramm einzufügen.

Objekte bewegen

Wenn ein Objekt zur Zeichenfläche hinzugefügt wurde, wird es mit kleinen grünen Quadraten (Handgriffen) entlang der Objektgrenze angezeigt.

Abbildung 4.11. Objekt-Handgriffe

Objekt-Handgriffe


Um ein Objekt zu bewegen, klicken Sie irgendwo in das Objekt und ziehen Sie die Maus bei gedrückter Maustaste über die Zeichenfläche. Um eine Linie zu bewegen, müssen Sie auf die Linie klicken.

Tipp

Wenn Sie ein Objekt bewegen, achten Sie darauf, nicht auf einen der Handgriffe zu klicken. Sonst werden Sie die Objektgröße ändern, statt das Objekt zu bewegen.

Objektgrößen ändern

Handgriffe werden genutzt, um Objektgrößen zu ändern. Um ein Objekt zu vergrößern, klicken Sie einfach auf einen Handgriff und ziehen Sie ihn fort vom Zentrum des Objektes, während Sie die Maustaste gedrückt halten. Die Objektgröße wird sich verändern während Sie die Maus bewegen. Falls ein Objekt ein festes Seitenverhältnis aufweist, wird eine Änderung in einer Dimension die andere automatisch ändern. Falls ein Objekt kein festes Seitenverhältnis aufweist, können Sie eine Dimension (beispielsweise die Höhe) ändern, ohne die andere (beispielsweise die Breite) zu beeinflussen. Einige Objekte besitzen die Möglichkeit auszuwählen, ob das Seitenverhältnis beibehalten werden soll.

Objekte löschen

Um ein Objekt aus einem Diagramm zu löschen, wählen Sie das Werkzeug "Objekt verändern" und klicken Sie auf das Objekt in der Zeichenfläche. Die Darstellung der grünen Handgriffe zeigt die Auswahl des Objektes an. Drücken Sie die "Entf"-Taste oder wählen Sie BearbeitenLöschen aus dem Menü.

Objekte mit Linien verbinden

In vielen Diagrammen sind Objekte miteinander durch Linien verbunden. Wenn ein Objekt nicht ausgewählt ist, wird eine Reihe von Verbindungspunkten an seinen Grenzen durch kleine "x"-Symbole dargestellt. Es gibt auch einen Hauptverbindungspunkt in der Mitte des Objektes. Auch Linien besitzen Verbindungspunkte, an denen andere Linien verbunden werden können.

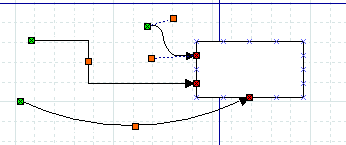

Linien besitzen Handgriffe an jedem Ende die benutzt werden, um die Linie mit anderen Objekten zu verbinden. Diese Handgriffe sind grün, falls die Linie nicht verbunden ist und rot falls die Linie verbunden ist. Linien besitzen auch orange Handgriffe, welche genutzt werden, um den Linienverlauf zu formen. Die Abbildung unten zeigt mehrere Linien mit grünen Handgriffen an den unverbundenen Enden und roten Handgriffen an den verbundenen Enden.

Abbildung 4.12. Linien-Handgriffe

Linien-Handgriffe


Um zwei Objekte mit einer Linie zu verbinden:

  1. Wählen Sie die gewünschte Linie (Linie, Zickzacklinie, usw) durch einen Klick auf das Symbol im Werkzeugkasten.

  2. Sie können entweder auf die Zeichenfläche klicken, um die Linie im Diagramm zu platzieren und dann den Anfangspunkt der Linie zum gewünschten Verbindungspunkt des ersten Objektes zu ziehen.

    Oder Sie sparen einen Schritt durch direkten Klick auf den gewünschten Verbindungspunkt. In diesem Fall wird der Anfangspunkt der Linie bereits beim Einfügen mit dem gewählten Verbindungspunkt des ersten Objektes verbunden.

    In beiden Fällen wird der verbundene Handgriff am Anfangspunkt der Linie in rot dargestellt.

  3. Klicken Sie auf den grünen Handgriff am Endpunkt der Linie und ziehen Sie ihn bei gedrückter Maustaste auf den gewünschten Verbindungspunk des zweiten Objektes. Sobald die Linie verbunden ist, wird das Objekt mit einer roten Umrandung hervorgehoben, wie in untenstehender Abbildung.

    Abbildung 4.13. Linie verbunden

    Linie verbunden


    An diesem Punkt sind die zwei Objekte verbunden. Falls Sie eines der Objekte verschieben, wird die Linie sich verändern, um weiterhin beide Objekte zu verbinden. Falls Sie die Linie verschieben, wird sie sich von beiden Objekten lösen. Falls Sie eine solche Verbindung einmal irrtümlich lösen, können Sie dies durch die Tastenkombination Strg+Z oder durch die Auswahl von BearbeitenRückgänging im Menü rückgängig machen.

Sie könnnen jederzeit eine Verbindung lösen oder mit einem neuen Punkt verbinden, indem sie auf den Start- oder Endpunkt klicken und ihn auf eine neue Position im Diagramm ziehen.

Tipp

Wenn Sie eine Linie mit einem festen Punkt auf dem Umriss des Objektes verbinden, wird sie bei einer Bewegung des Objektes mit diesem Punkt verbunden bleiben.

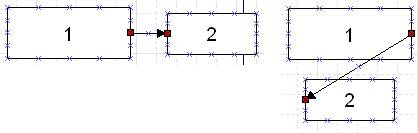

Abbildung 4.14. Fester Verbindungspunkt

Fester Verbindungspunkt


Wenn Sie eine Linie mit dem zentralen Verbindungspunkt verbinden, wird der dargestellte Verbindungspunkt bei einer Bewegung des Objektes automatisch verschoben, er muss nicht geändert werden.

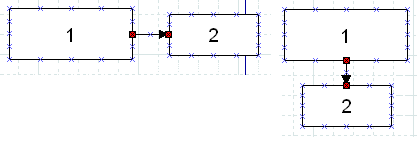

Abbildung 4.15. Zentraler Verbindungspunkt

Zentraler Verbindungspunkt


Beachten Sie, dass, wenn eine Linie mit dem zentralen Verbindungspunkt verbunden haben, der Handgriff trotzdem auf dem Umriss des Objektes positioniert wird. Um den Verbindungspunkt zu verändern, müssen Sie deshalb den Handgriff der Linie verschieben (und nicht den Mittelpunkt des Objektes).

Unter Grundobjekte / Linie finden Sie weitere Informationen über die verfügbaren Linien.

Texteingabe

Text kann mit dem Werkzeug "Textbearbeitung" eingegeben und geändert werden. Sie können das Werkzeug "Textbearbeitung" im Werkzeugkasten auswählen, auf das gewünschte Objekt klicken (es muss die Textbearbeitung unterstützen) und dann den Text tippen. Schriftart, -größe, -ausrichtung und andere Formatierungseinstellungen können mit einem Doppelklick auf das Textobjekt geändert werden.

Abbildung 4.16. Werkzeug "Textbearbeitung"

Werkzeug "Textbearbeitung"

Alternativ können Sie das Objekt auch mit dem Werkzeug "Objekt verändern" auswählen und dann mit der Taste F2 die Textbearbeitung aktivieren.

Hier einige wichtige Tipps zu Tastaturkürzeln bei der Texteingabe.

Abbildung 4.17. Text-Befehle im Menü "Bearbeiten"

Text-Befehle im Menü "Bearbeiten"

Tipp

Die normalen Tastaturkürzel Kopieren / Ausschneiden / Einfügen (Strg+C, Strg+X, Strg+V) arbeiten mit ganzen Objekten, nicht den Texten. Das Menü "Bearbeiten" enthält die Befehle "Text kopieren", "Text ausschneiden" (Shift+Strg+X) und "Text einfügen" (Shift+Strg+V), um nur die Textinhalte eines Objektes zu kopieren. Bitte beachten Sie, dass, wenn Sie einen Text in Dia einfügen, dieser entsprechend der Objekteigenschaften formatiert wird - unabhängig von der Textquelle.

Tipp

Sie können mit der Maus keinen Textabschnitt innerhalb eines Objektes markieren. Sie können Zeichen an der aktuellen Cursorposition durch Tippen einfügen. Wichtig: Falls das Werkzeug "Textbearbeitung" nicht aktiviert ist, löscht die Taste "Entf" löscht das gesamte Objekt. (Nutzen Sie Strg+Z oder den Menüpunkt BearbeitenRückgängig falls Sie ein Objekt irrtümlich gelöscht haben.) Um den gesamten Text in einem Objekt zu löschen, nutzen Sie den Menüpunkt BearbeitenText ausschneiden (Shift+Strg+X).

Objekte ausrichten

Dia bietet verschiedene Optionen zur Ausrichtung einer Anzahl von Objekten - dabei ist es nicht notwendig, Objekte einzeln zu verschieben. Die Optionen sind über den Menüeintrag ObjekteAusrichten erreichbar und in untenstehender Abbildung dargestellt.

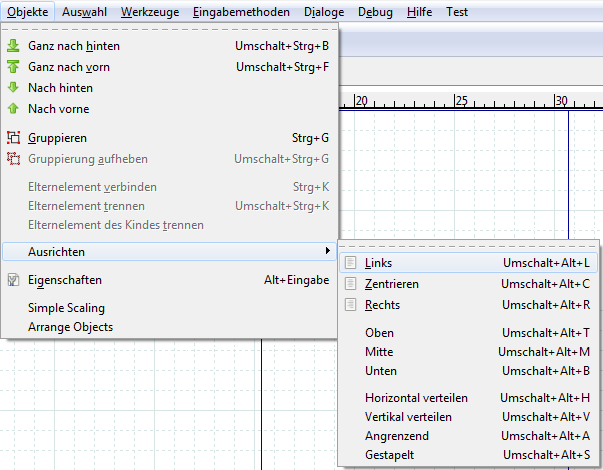

Abbildung 4.18. Menü Objekte / Ausrichten

Menü Objekte / Ausrichten


Wie Objekte ausgerichtet werden können

Um Objekte auszurichten, wählen Sie zunächst gewünschten Objekte zusammen aus (Unter Objekte auswählen finden Sie detaillierte Hinweise dazu) und führen dann einen der Ausrichtungsbefehle aus - entweder aus dem Menü heraus oder über ein Tastaturkürzel. Die Reihenfolge, in der Sie die Objekte auswählen spielt dabei keine Rolle.

Linksbündige, rechtsbündige und zentrierte Ausrichtung

Die Optionen Links, Zentrieren und Rechts werden genutzt, um vertikal verteilte Objekte auf der Zeichenfläche bündig auszurichten dazu werden die Objekte automatisch horizontal verschoben. Die linksbündige Ausrichtung verschiebt die ausgewählten Objekte so, dass ihre linke Kante sich auf einer Linie befindet. Als Referenz dient dabei das ausgewählte Objekt, welches sich am weitesten links befindet. Analog dazu verschiebt die rechtsbündige Ausrichtung die ausgewählten Objekte so, dass ihre rechte Kante sich auf einer Linie befindet, mit dem ausgewählten Objekt, welches sich am weitesten rechts befindet als Referenz. Die zentrierte Ausrichtung verschiebt die Objekte derart, dass sich ihre Mittelpunkte auf einer vertikalen Linie durch den Mittelpunkt zwischen den horizontal am weitesten auseinanderliegenden Punkten der gewählten Objekte befinden. Beispiele der linksbündigen, rechtsbündigen und zentrierten Ausrichtung sind in den folgenden Abbildungen dargestellt.

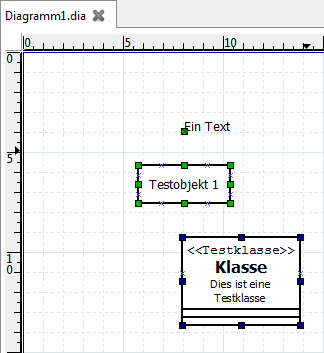

Abbildung 4.19. Vor dem linkbündigen Ausrichten

Vor dem linkbündigen Ausrichten

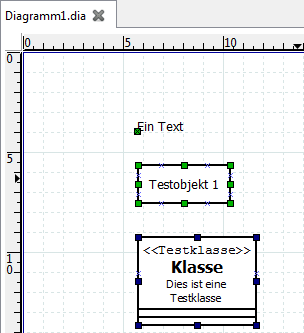

Abbildung 4.20. Linksbündig ausgerichtet

Linksbündig ausgerichtet

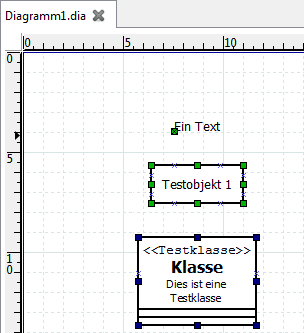

Abbildung 4.21. Zentriert ausgerichtet

Zentriert ausgerichtet

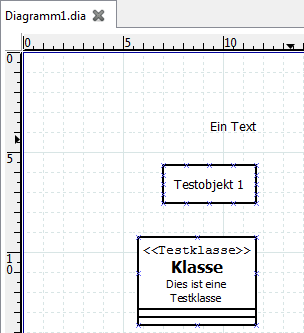

Abbildung 4.22. Rechtsbündig ausgerichtet

Rechtsbündig ausgerichtet

Ausrichtungsoptionen Oben, Mitte und Unten

Die Ausrichtungsoptionen Oben, Mitte und Unten können genutzt werden, um Objekte, die horizontal auf der Zeichnungsfläche verteilt sind, vertikal auszurichten. Die Ausrichtungsoption Oben verschiebt die ausgewählten Objekte derart, dass die obersten Kanten auf einer horizontalen Linie mit dem höchsten Punkt der gewählten Objekte liegen. Analog dazu verschiebt die Ausrichtungsoption Unten die gewählten Objekte so in vertikaler Richtung, dass ihre untersten Kanten auf einer horizontalen Linie durch den tiefsten Punkt der gewählten Objekte liegen. Die Ausrichtungsoption Mitte verschiebt die Objekte derart, dass sich ihre Mittelpunkte auf einer horizontalen Linie durch den Mittelpunkt zwischen den vertikal am weitesten auseinanderliegenden Punkten der gewählten Objekte befinden. Beispiele der Ausrichtungsoptionen Oben, Mitte und Unten sind in den folgenden Abbildungen zu sehen.

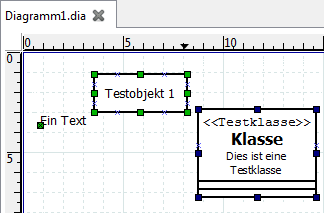

Abbildung 4.23. Vor Ausrichtung Oben

Vor Ausrichtung Oben

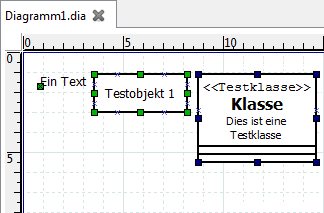

Abbildung 4.24. Ausrichtung Oben

Ausrichtung Oben

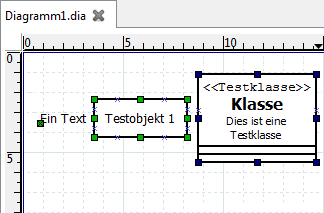

Abbildung 4.25. Ausrichtung Mitte

Ausrichtung Mitte

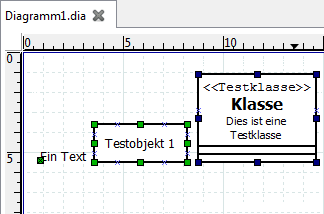

Abbildung 4.26. Ausrichtung Unten

Ausrichtung Unten

Horizontal und vertikal verteilen

Die Ausrichtungsfunktionen "Horizontal verteilen" und "Vertikal verteilen" können dazu genutzt werden, die ausgewählten Objekte gleichmässig zu verteilen. Beispiele in den folgenden Abbildungen erläutern die Funktionen.

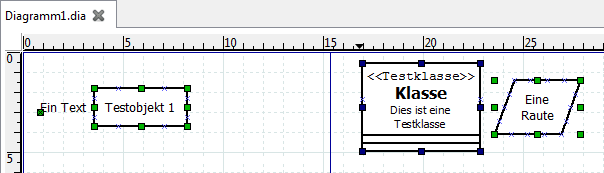

Abbildung 4.27. Vor "Horizontal verteilen"

Vor "Horizontal verteilen"

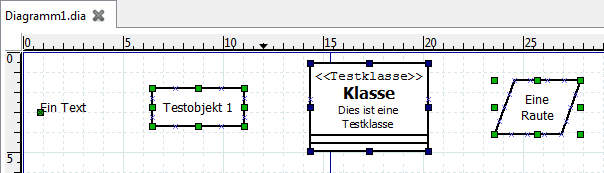

Abbildung 4.28. Nach "Horizontal verteilen"

Nach "Horizontal verteilen"

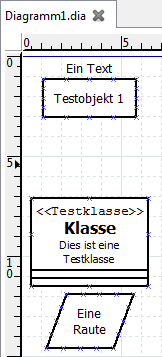

Abbildung 4.29. Vor "Vertikal verteilen"

Vor "Vertikal verteilen"

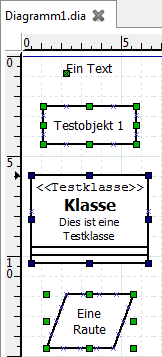

Abbildung 4.30. Nach "Vertikal verteilen"

Nach "Vertikal verteilen"

Angrenzende und gestapelte Ausrichtung

Die Ausrichtungsfunktion "Angrenzend" richtet die gewählten Objekte horizontal so aus, dass kein Raum zwischen ihnen verbleibt. Die Ausrichtungsfunktion "Gestapelt" richtet die gewählten Objekte vertikal so aus, dass kein Raum zwischen ihnen verbleibt. Die folgenden Abbildungen illustrieren diese Funktionen.

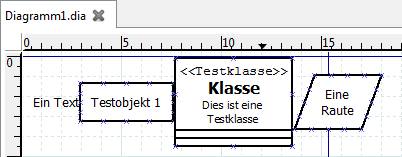

Abbildung 4.31. Ausrichtung / Angrenzend

Ausrichtung / Angrenzend

Abbildung 4.32. Ausrichtung / Gestapelt

Ausrichtung / Gestapelt

Objekte gruppieren

Die Gruppierung erlaubt es, mehrere Objekte als Einheit zu behandeln. Eine Gruppe ermöglicht es die Position der gruppierten Objekte zueinander zu fixieren und die Objekteigenschaften in einem Schritt zu ändern. Um eine Objektgruppe zu erstellen, wählen zwei oder mehr Objekte und wählen ObjekteGruppieren im Menü.

Abbildung 4.33. Vor und nach der Gruppierung

Vor und nach der Gruppierung

Nachdem die Gruppe erstellt wurde und wenn sie später ausgewählt wird, weisen schwarze Handgriffe am Rand auf die Gruppierung hin. Die gesamte Gruppe kann wie ein einzelnes Objekt bewegt werden. Klicken und ziehen Sie dafür einfach eines der gruppierten Objekte.

Durch einen Doppelklick auf ein Objekt einer Gruppe können Sie Eigenschaften Objekte in der Gruppe ändern. Diese Funktionalität steht auch im Kontextmenü über einen rechten Mausklick zur Verfügung. Unter Eigenschaften eines Objektes ändern finden Sie weitere Informationen dazu.

Objekteigenschaften

Die Eigenschaften eines Objektes kontrollieren sein Aussehen. Die Eigenschaften beeinhalten Schriftart und Aussehen, Strichstärke, Linienart, Schriftfarbe, Transparenz (ob der Hintergrund gezeichnet werden soll), Vorder- und Hintergrundfarbe. Weitere Eigenschaften bestimmen, wie ein Objekt dargestellt wird. Dabei weisen unterschiedliche Objekttypen unterschiedliche Eigenschaften auf.

Die Eigenschaften eines Objektes können auf zwei Arten gesetzt werden. Die Standardeinstellungen, die aktiv sind, wenn das Objekt zur Zeichenfläche hinzugefügt wird, bestimmen die initialen Objekteigenschaften. Sobald Objekte im Diagramm platziert wurden, können ihre Eigenschaften über den Eigenschaftendialog des Objektes oder einer Gruppe von Objekten geändert werden.

Quellen der Standardeigenschaften

Die Standardeigenschaften eines Objektes werden in Dia an zwei Stellen verwaltet. Zunächst werden, wie zuvor im Abschnitt Vorausgewählte Farbe, Strichstärke und Linienart beschrieben, eine Vorauswahl von Vorder- und Hintergrundfarbe, der Strichstärke und der Linienart für alle Standardobjekte und einige Spezialobjekte über den Werkzeugkasten voreingestellt. Für Linienobjekte werden auch die Start- und Endpfeile über den Werkzeugkasten vorausgewählt.

Die restlichen Standardeigenschaften eines Objektes können über den "Vorgaben:"-Eigenschaftendialog für jeden Objekttyp individuell festgelegt werden. Dieser Dialog lässt sich über einen Doppelklick auf das Objektsymbol im Werkzeugkasten öffnen. Da die Eigenschaften von Objekt zu Objekt variieren, sieht jeder dieser Vorgabendialoge anders aus. Im folgenden finden Sie Beispiele der Vorgabendialoge für die Standardobjekte Text und Rechteck.

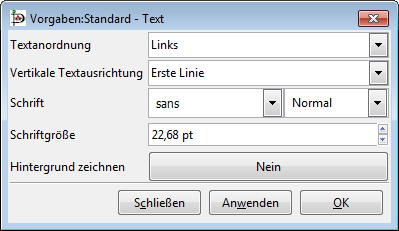

Abbildung 4.34. Vorgaben Texteigenschaften

Vorgaben Texteigenschaften

Abbildung 4.35. Vorgaben Rechteckeigenschaften

Vorgaben Rechteckeigenschaften

Für Objekte, die Text beeinhalten, wird der Vorgabendialog in der Regel die Textausrichtung, Schriftart, Schriftstärke (normal, fett, usw.) und die Schriftgröße. Dadurch ist es möglich, Vorgaben für die Textdarstellung aller Objekte zu treffen, die Texte beinhalten.

Objekteigenschaften ändern

Sobald Objekte im Diagramm platziert wurden, können Ihre Eigenschaften einzeln oder, falls das Objekt Teil einer Gruppe ist, über die Gruppeneigenschaften geändert werden.

Eigenschaften eines Objektes ändern

Um die Eigenschaften eines einzelnen Objektes zu ändern, doppelklicken Sie auf das Objekt. Alternativ können Sie das Kontextmenü des Objektes mit einem Rechtsklick öffnen und dann Eigenschaften... wählen. In beiden Fällen wird der Eigenschaften-Dialog des Objektes angezeigt. Hier können Sie die Objekteigenschaften ändern.

Anmerkung

Falls Sie mehrere Objekte oder eine Gruppe von Objekte ausgewählt haben, werden Ihre Änderungen an den Objekteigenschaften für alle gewählten Objekte durchgeführt. Beachten Sie, dass die Anzeige im Eigenschaftendialog primär die Eigenschaften des Objektes anzeigt, auf das Sie geklickt haben. Andere ausgewählte Objekte können durchaus andere Eigenschaften aufweisen, die Sie dann überschreiben.

Farben

Alle Objekte in Dia besitzen Farbattribute. Linien weisen eine Linienfarbe auf. Andere Objekte besitzen Linien- und Füllfarbe. Texte und andere Objekte, die Texte beinhalten, besitzen eine Textfarbe. Weiterhin können Sie über den Menüpunkt Datei Diagrammeigenschaften die Farben für Hintergrund, Gitterlinien und Seitenumbrüche auswählen. Und der Werkzeugkasten erlaubt die Vorauswahl der Vorder- und Hintergrundfarben von Objekten, die Sie auf der Zeichenfläche einfügen.

In den meisten Fällen gibt es zwei Methoden zur Auswahl von Farben. Zunächst können sie eine Farbe aus einer Liste von Farben in einem Dropdown-Menü auswählen. Ein solches Menü wird für jede Farbeigenschaft angeboten.

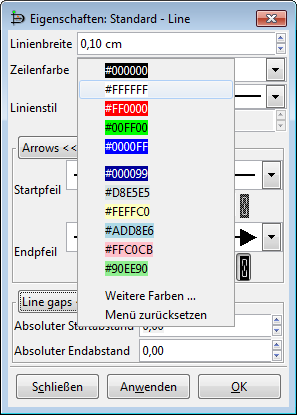

Abbildung 4.36. Farbauswahlliste

Farbauswahlliste


Die Liste enthält fünf Grundfarben (Schwarz, Weiss, Rot, Grün und Blau The list contains five primary colors (black, white, red, green, and blue) und benutzerdefinierte Farben, die bereits genutzt wurden. Sie können eine der Farben aus der Liste wählen oder den Menüpunkt Weitere Farben ... wählen umd den Farbauswahldialog zu öffnen. Dieser wird im nächsten Abschnitt erläutert.

Farbauswahldialog

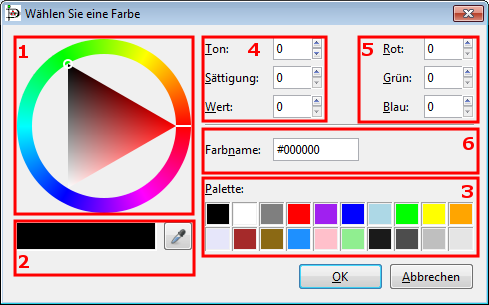

Abbildung 4.37. Farbauswahldialog

Farbauswahldialog

Der Farbauswahldialog enthält 6 Bereiche:

  1. Das Farbrad erlaubt es, eine Farbe mit der Maus zu wählen. Klicken Sie dazu auf den Farbring. Eine weisse oder schwarze Linie zeigt die aktuelle Position im Ring an. Anschliessend können Sie im Dreieck den gewünschten Farbton durch einen Klick auswählen. Ein weisser oder schwarzer Kreis zeigt die aktuelle Position im Dreieck. Statt zu klicken können Sie den Kreis auch mit der Maus ziehen. Die aktuell gewählte Farbe sehen Sie im rechten Rechteck unterhalb des Farbrades.

  2. Unter dem Farbrad befinden sich zwei farbige Rechtecke. Das Linke zeigt die aktuelle Farbe des Objektes, das Rechte die neu gewählte Farbe (die Sie beispielsweise im Farbrad gewählt haben). Durch einen Klick auf den OK-Knopf wird diese Farbe dem Objekt zugewiesen.

    Neben den Rechtecken befindet sich ein "Pipette"-Knopf. Wenn Sie auf den Knopf klicken, wird aus dem Mauszeiger eine Pipette und Sie können auf der Zeichenfläche oder in einer anderen Anwendung eine Farbe durch einen Klick aufnehmen.

  3. Unten rechts finden Sie eine vordefinierte Farbpalette. Klicken Sie auf eine der Farben, um diese zu wählen.

  4. Oben in der Mitte finden Sie Einstellungen für Farbton, -sättigung und -wert. Sie können eine Farbe durch Eingabe der Werte oder durch die Nutzung der Größer- bzw. Kleiner-Schaltflächen wählen. Beachten Sie, dass das Farbrad sich entsprechend ändert, wenn Sie hier eine Farbe eingeben.

  5. Auf der rechten Seite befinden sich Einstellungen für Rot, Grün und Blau (RGB). Sie funktionieren wie die Einstellungen Ton, Sättigung und Wert.

  6. In der Mitte des Dialogs befindet sich ein Eingabefeld zur Eingabe von Farben in der hexadezimalen Syntax, die auch in HTML genutzt wird. Unter HTML4.01 colors on http://www.w3.org) finden Sie weitere Informationen zu dieser Farbnotation.

Diagrammbaum

Der Diagrammbaum bietet eine weitere Art, mit dem Diagramm zu arbeiten. Das Dialogfenster stellt eine Liste aller Objekte im Diagramm dar. Durch einen Rechtsklick auf die Objekte können Sie ein Kontextmenü mit verschiedenen Operationen öffnen.

Den Diagrammbaum öffnen

Der Diagrammbaum lässt sich durch die Auswahl des Menüpunktes Datei Diagrammbaum öffnen und schliessen. Alternativ können Sie die Taste "F8" drücken.

Mit dem Diagrammbaum arbeiten

Operationen im Diagrammbaum beeinflussen die Zeichenfläche. Wenn Sie auf einen Diagrammnamen im Diagrammbaum doppelklikcne, wird das entsprechende Diagramm auf der Zeichenfläche aktiv. Wenn Sie auf Objekt im Diagrammbaum klicken, wird dieses auf der Zeichenfläche ausgewält - genauso als hätte Sie auf der Zeichenfläche darauf geklickt. Durch einen Rechtsklick auf ein Objekt im Diagrammbaum wird ein Kontextmenü wie in der folgenden Abbildung geöffnet.

Abbildung 4.38. Diagrammbaum mit Kontextmenü

Diagrammbaum mit Kontextmenü


Die Optionen des Kontextmenüs werden im Folgenden erläutert.

  • "Auffinden" verschiebt das Diagramm so, dass das gewählte Objekt auf der Zeichenfläche sichtbar wird. Dies kann nützlich sein, um ein Objekt in einem komplexen Diagramm zu finden.

  • "Eigenschaften" öffnet den Eigenschaftendialog des gewählten Objektes. Unter Objekteigenschaften finden Sie weitere Informationen zu diesem Dialog.

  • "Diesen Typ verbergen" wird alle Objekte dieses Typs im Diagrammbaum verstecken. Die Objekte existieren allerdings weiter im Diagramm.

  • "Objekttyp zeigen" listet die im Diagrammbaum verborgenen Objekttypen und erlaubt es, diese wieder einzublenden.

  • "Objekte sortieren" öffnet das unten aufgeführte Untermenü.

    Abbildung 4.39. Sortieroptionen im Diagrammbaum

    Sortieroptionen im Diagrammbaum


    • "nach Namen" sortiert den Baum des gewählte Diagramms nach in Objekten eingegebenen Texten.
    • "nach Typ" sortiert den Baum des gewählte Diagramms nach Objekttypen (Rechteck, Linie, usw.).
    • "wie eingefügt" sortiert den Baum des gewählten Diagramms anhand des Zeitpunktes, an dem die Objekte in das Diagramm eingefügt wurden.
    • "alle nach Namen" sortiert den komplette Diagrammbaum nach in den eingegebenen Texten.
    • "alle nach Typ" sortiert den kompletten Diagrammbaum nach Objekttypen.
    • "alle wie eingefügt" sortiert den kompletten Diagrammbaum anhand des Zeitpunktes, an dem die Objekte in die Diagramme eingefügt wurden.
    • "Vorgabe" erlaubt es eine der der Sortieroptionen als Vorgabe zu wählen. Inital ist die Sortierung "wie eingefügt" gewählt.

  • "Diagramme sortieren" erlaubt es die geöffneten Diagramme zu sortieren. Die Sortierung kann nach Name oder Reihenfolge der Öffnung erfolgen.
